Зенитная управляемая ракета 9М38 для комплекса «Бук»

Ракета 9М38 – зенитная управляемая ракета советского производства, которая относится к ЗР комплексу «Бук» (индекс ГРАУ – 9К37).

История разработок

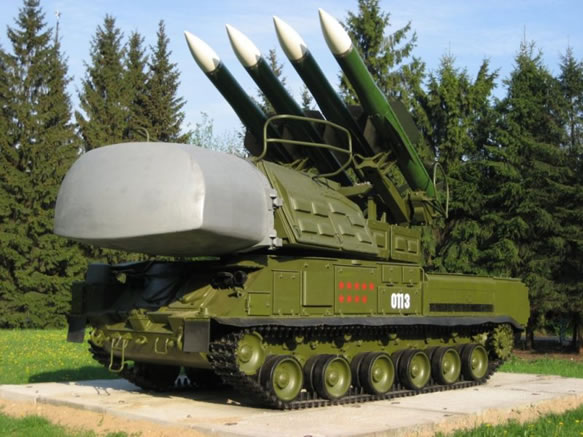

Проект ракеты 9М38 начал разрабатываться на предприятии ГосМКБ «Вымпел» - Машиностроительное конструкторское Госбюро им. Топорова, которое занимается разработками и серийным производством авиационного вооружения. Но с января 73-го г. разработку управляемой ракеты продолжил ОКБ «Новатор» - Опытное конструкторское бюро им. Люльева, которое занимается разрабатыванием крупнокалиберной ракетной техники, пусковых установок ЗРУ и т.д. Изначально летательный аппарат 9М38 предназначался для применения в комплексе ЗРК «Бук» (индекс ГРАУ - 9К37). А с 74-го г. было решено усилить производство управляемого боевого снаряда 9М38 и огневой самоходной установки 9А38, которая является соединительным звеном среди ракетно-зенитных комплексов 2К12 «Куб» и 9К37 «Бук», а также является составляющей частью ЗР комплекса 2К12 «Куб-М4».

Производство ЗР комплекса «Бук» - 9К37 велось в несколько этапов. На одном из этапов надо было ввести в состав ЗРК «Куб-М3» (индекс ГРАУ -2К12) самоходной установкой 9А38 с зенитной управляемой ракетой 9М38. Вследствие этого, вновь созданный комплекс был обозначен - 9К37-1 «Бук-1». Уже с 76-го г. управляемая ракета, при принятии на вооружение, являлась составляющей частью ракетного комплекса «Бук-1» (индекса ГРАУ - 9К37-1), который впоследствии получил постоянную маркировку – 2К12М4 «Куб-М4».

Описание конструкции

Ракета 9М38 специально создавалась для применения в комплекте с ЗР комплексом ПВО – «Куб-М4» (индекс ГРАУ - 2К12М4) или с самоходным ракетным комплексом – «Бук» (условное обозначение – 9К37). Зенитно-управляемый боевой снаряд 9М38 оснащен одной ступенью, которая имеет двухрежимный ракетный двигатель ТТ – твердое топливо. Двухрежимный РДТТ использует топливо из твердого горючего вещества и акцептора электронов, другими словами – окислителя. Все рабочее время двигателя равно 15 сек. В связи со сложностью отработки и довольно низкой устойчивостью во время атаки, с применением большого угла, прямоточный двигатель - ПВРД исключили.

Ракета 9М38 разработана по определенной схеме с крыльями Х-образного варианта, имеющие небольшое удлинение, чтобы соответствовать габаритным ограничениям, которые предъявляются в процессе применения в морском варианте ЗРК «Бук» - в корабельном РК М-22 «Ураган».

Передняя часть боевого снаряда оснащена полуактивным автоматическим устройством ГСН – самонаводящейся головкой, с личным блоком питания. За этим автоматическим устройством ГСН расположена боевое отделение, которое сочетает в себе и осколочный, и фугасный вид. Масса боевого отделения равна около 70 кг, в том числе 34 кг тротило-гексогенового вещества, находящегося в разрывном снаряде.

Ракета 9М38 способна поразить любую цель на расстоянии от 3,5тыс. м до 32тыс. м при высоте полета от 25 м до 20тыс. м.
