Ракетный комплекс Javelin

Ракетный противотанковый комплекс Javelin третьего поколения начал разрабатываться в восьмидесятых годах прошлого столетия на техасском предприятии Javelin Joint Venture. Данным заводом управляют известные американские компании. Комплекс начал создаваться по приказу американского министерства по программе разработки противотанковых устройств. Это новое оборудование должно было стать заменой предыдущего противотанкового комплекса «Драгон». На вооружение Javelin был принят в середине девяностых годов.

История разработки и испытания

Программа создания и сооружения Javelin в общей сложности потребовала около 5 миллиардов долларов. Цена одного запуска при эксплуатации комплекса для морской пехоты и наземной армии Америки составляет примерно 70 тысяч долларов. До конца нулевых годов текущего столетия компания произвела примерно 9 тысяч единиц подобных ракетных комплексов Javelin.

Когда проводились летные испытания на этапе крупномасштабной разработки, функцию мишеней выполняли танки М60, а также русские танки, которые назывались Т-72 и Т-63.

Комплекс Javelin отправлялся в качестве экспорта для вооруженных войск Испании, Нидерландов, Иордании, Тайваня. В настоящее время рассматривается сделка о закупке таких комплексов для британского министерства. Также американский производитель готовится к проекту совместного производства ракетных установок для военных сил Норвегии.

Состав комплекса

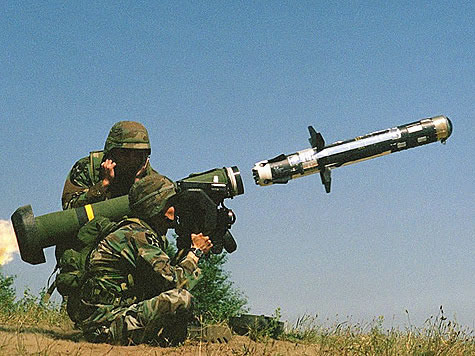

В отличие от противоракетных установок предыдущего поколения, которые нуждались в том, чтобы оператор после пуска продолжал оставаться на позиции, а также наводил цель для ракеты, в установке Javelin применялся принцип «стрельнул и забыл». Такой подход позволил оператору после запуска ракеты отправляться в укрытие или менять свою позицию, что увеличивает выживаемость комплекса и оператора в целом.

Итак, комплекс состоит из:

1. Ракеты, которая размещена в пусковом транспортном контейнере ТПК, и оснащена при этом специальной инфракрасной головкой самонаведения;

2. Пускового прицельного устройства.

Ракета изготовлена по нормальной аэродинамической системе с раскрывающимся крылом. В матричном приемнике излучения данной ракеты применяется спектральный диапазон до 12 микрон. Этот элемент произведен из соединения полупроводникового типа – твердого раствора ртути и частиц кадмия.

Пусковое прицельное устройство обладает комбинированным всесуточным прицелом. Это устройство можно эксплуатировать дополнительно для наблюдения за территорией сражения. Дневной прицел имеет оптику с четырехкратным зумом. Ночной прицел инфракрасного типа также применяет специальный матричный приемник с излучением ИК широкого формата. Он дает возможность ведения стрельбы в ночное время и в условиях слабой видимости. Ночной прицел в зависимости от режима работы обеспечивает увеличение в четыре или девять раз.

Источником питания служит термическая литиевая батарея одноразового использования. Ее длительность работы не превышает 4 часа.
