Советская ЗУР 9М82

Зенитно-управляемая ракета советских времен, которая является составляющей частью универсальной многоканальной зенитно-ракетной системы ПВО/ПРО фронтового звена сухопутных войск С-300В (индекс – 9К81), - 9М82. Советская ЗУР 9М82 была разработана в ГКБ КМ МАП - Конструкторском Госбюро компрессорного машиностроения Министерства авиационной промышленности, при сотрудничестве с ОКБ-8 – Опытно-конструкторское бюро №8, бывший «Новатор». Основным руководителем проекта был Яскин Александр Иванович – главный конструктор и кандидат технических наук.

Описание конструкции

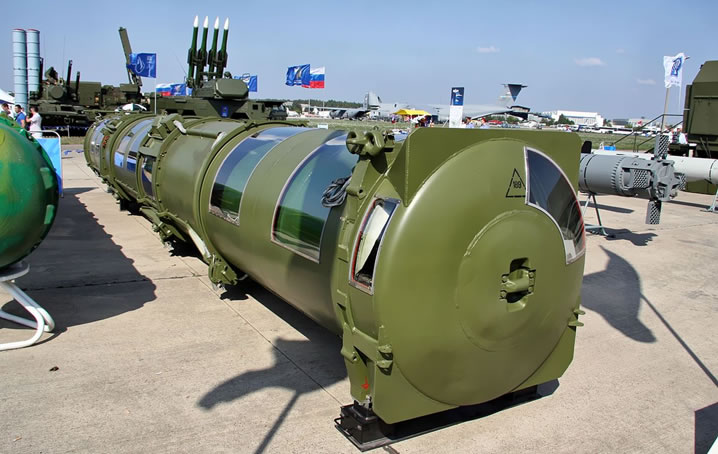

Основная функция зенитно-управляемого летательного аппарата 9М82 – с помощью ЗРС 9К81 обеспечить разрушительные действия и баллистических, и аэродинамических воздушных целей, которые попадают в область досягаемости всей ракетной системы. Ракетный комплекс состоит из ТПК 9Я238 – транспортно-пускового контейнера, газогенератора контейнерного типа 9Д152, УР 9М82.

Двухступенчатая УР разработана по схеме «конус несущий». Главные составляющие ракеты 9М82 – планер с двигательным механизмом, гидравлический комплекс с системой разделения, бортовая аппаратура с электрооборудованием, и основное – боевая часть. Запуск управляемого боевого снаряда производится с помощью контейнера-газогенератора, который в свою очередь старается вытолкнуть ее из ТПК, закрепленного на установке запуска и находящегося под углом 90 градусов. После вылета ракеты, у нее начинает запускаться стартовый двигатель, который работает в течение 3,5 – 6,2 сек, и срабатывать наведение на определенный угол для оптимальной линии полета к области расположения цели. Самое последнее наведение на цель поражения срабатывает после того, как стартовая ступень отделяется от ракетоносителя.

Относительное движение ракеты и цели производится двумя режимами:

1. Методом навигации осуществляется наведение ракеты на конечный пункт - ракетное бортовое оборудование получает всю информацию, касающуюся скоростных характеристик цели поражения и ее расположения.

2. Комбинированный метод наведения – командное и инерциальное управление, - ракетоноситель получает сведения о взаимоположении 9М82 и цели поражения, кроме этого поступает информация о скоростных характеристиках цели.

Взрыв боевой части происходит под командованием взрывного механизма 9Э322 - в приемнике появляется отраженный сигнал от цели поражения.

Усовершенствование ракеты

На базе ЗУР 9М82 была создан усовершенствованный зенитно-управляемый ракетоноситель 9М82М, который стал составной частью российской системы ПВО - ЗРС С-300ВМ «Антей-2500» (индексы - 9К81М и SA-23 «Gladiator»). Радиус поражения ракеты был достаточно увеличен – в пределах 200км. А также значительно увеличена и скорость полета ЗУР – до 2,6тыс. м/с.

На базовой ракетной модели 9М82 был разработан экспортный вариант для мобильной универсальной ЗРС «Антей-2500» с пусковыми установками 9А83МЭ.
