Реактивный снаряд советских времен – ЗУР 9М83

В советские времена специально для ракетной зенитной системы С-300В был создан зенитно-управляемый реактивный снаряд – 9М83. Разработка этого снаряда проходила в Конструкторском Госбюро компрессорного машиностроения, где руководителем этого проекта был главный конструктор и кандидат технических наук – Яскин Александр Иванович. А также, в разработке ЗУР 9М38 принимало активное участие опытное конструкторское бюро, действующее на базе завода №8 им. Калинина – ОКБ-8.

Описание конструкции

Управляемая ракета 9М83 предназначалась для целенаправленного применения в составе ЗР системы С-300В, чтобы обеспечить уничтожение баллистических и аэродинамических целей в воздухе в области досягаемости всего комплекса.

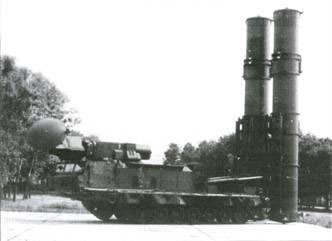

Управляемый ракетоноситель состоит из контейнеров – газогенераторного 9Д139 и транспортно-пускового 9Я240, и самой ракеты 9М83, которая имеет несколько ступеней и сделана, используя схему «Несущий нос». Основные элементы ракетоносителя – двигательная конструкция, планер, газогидравлическое устройство, электротехника, система разделения, бортовая аппаратура и основная часть – боевая.

У ракеты 9М83 существует два режима стрельбы:

- запуск в одиночном режиме;

- режим залпа из двух ракет, при котором вторая ракета начинает стартовать сразу через 2 с после первого запуска.

К главным деталям стартовой ступени относятся – хвостовой отсек и стартовый двигатель. Сопло двигателя оснащено поворотными клапанами в количестве 4 шт., которые имеют способность управлять вектором тяги. Наружная сторона стартового двигателя оборудована электромагистралями, чтобы иметь связь с устройством отделяемой части.

Из нескольких отсеков состоит маршевая ступень:

- система наведения ДБ100М и бортовой вычислитель – находятся в головной части;

- радиоблок взрывательного оборудования – расположен в головном секторе;

- навигационный прибор инерциальной системы регулирования – установленный в головной части;

- газотурбинный блок источника электропитания и газогидравлическое устройство маршевой системы – установленные в хвостовой части;

- установка самоликвидации – расположенная в хвостовом секторе;

- боевой отсек с предохранительно-исполнительным устройством – расположен пред маршевым двигателем.

Наружная сторона маршевого двигателя оснащена электромагистралями, для поддержания связи между хвостовой и головной частями ракеты.

Преобразование реактивного снаряда 9М83

На базе ЗУ ракеты 9М83 была создана зенитно-управляемый ракетоноситель 9М83М для зенитно-ракетного комплекса С-300ВМ «Антей-2500», который является российской системой противовоздушной обороны с индексом 9К81М, а в США и НАТО – «SA-23 Gladiator».

Если у базовой ракеты дальность действия 100 км, то у ЗУР 9М83М – около 200 км. Максимальная скорость полета новой ракеты около 1,8 км/с или 5,14 Маха, когда скорость базовой ракеты максимум 3,62 Маха или 1,2 км/с.

Экспортная модель ракеты – 9М83МЭ.
