Комплекс 9К119 «Рефлекс»

Комплекс 9К119 «Рефлекс» создавался в 1985 году в городе Тула. После ряда успешно пройденных испытаний его приняли на вооружение.

Применение комплекса

Данный комплекс дает возможность ведения огня управляемыми снарядами из танка, перемещающегося со скоростью до 30 километров в час. Огонь ведется по бронированным мишеням врага при скорости движения мишени не выше 70 километров в час. Комплекс ракет также дает возможность ведения стрельбы по стационарным целям небольших размеров типа ДОТ или ДЗОТ и воздушным движущимся целям с малой скоростью, к примеру, по вертолетам на дистанции не более 5 километров.

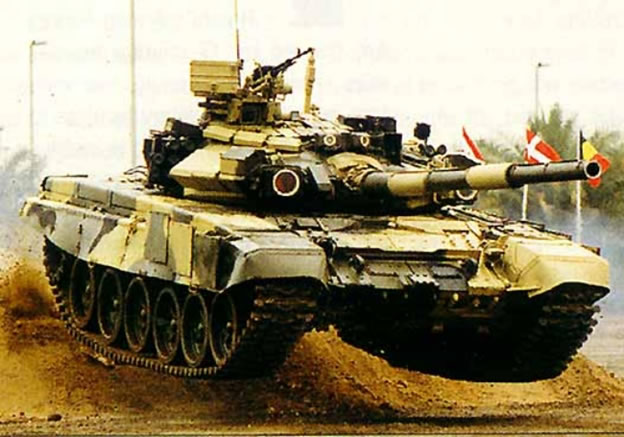

«Рефлекс» может использоваться на танковом транспорте четвертого поколения, причем это не зависит от схемы и способа заряда автомата. Сейчас он входит в состав стандартного вооружения российских танков моделей Т-80 и Т-90. Ракеты предлагаются на экспорт.

Устройство ракетного комплекса

В составе комплекса имеется артиллерийский выстрел, который в свою очередь состоит из метательного приспособления для выпуска ракеты из стволового канала и управления ракетой 9М119. При этом комплекс снабжается специальной аппаратурой для управления. Главным отличием комплекса «Рефлекс» от его предшественника «Кобры» является усовершенствованная система наведения огня по лазерному лучу. Таким образом, здесь применяется телеориентирование ракет в лучах лазера. Также были уменьшены габариты и масса ракет.

Современная ракета 9М119 изготовлена в размерах стандартного осколочного-фугасного снаряда для пушки калибра 125 миллиметров, что дает возможность ее размещать в автомате или специальном механизме для заряда танка.

Метательное устройство применяется для удержания ракеты в стволовом канале пушки и придания ей первоначальной скорости. Чтобы сократить перегрузки на ракеты, которые присутствуют во время выстрела, был изобретен способ ведения стрельбы на уменьшенном заряде, который обеспечивает скорость вылета ракеты примерно 400 метров в секунду. Часть длины устройства для метания занимает телескопический подпружиненный шток, оснащенный специальным фигурным опором для установки ракеты.

На верхней части штока расположены контакты, обеспечивающие передачу электрического сигнала на борт ракеты. Телескопический шток обеспечивает постоянный длительный контакт пусковых целей ракеты с метательным устройством при разных степенях износа стволовой части пушки. Поскольку стрельба ведется при невысоком давлении в стволовом канале, что не дает нормально функционировать эжектору танковой пушки, внутри устройства для метания имеется кольцевой баллон, наполненный двуокисью углерода для вытеснения порохового газа из стволового канала после того, как производится выстрел.
