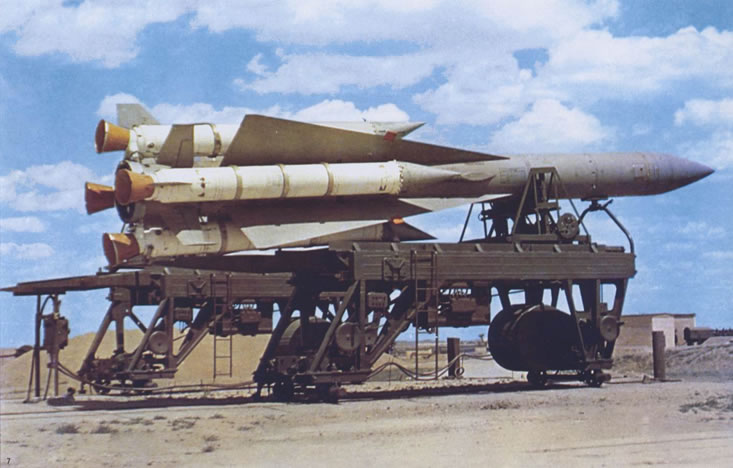

КС-40 – зенитная управляемая ракета

Летательный аппарат КС-40 – советская ЗРУ (зенитная управляемая ракета), которая в ГРАУ Минобороны России имеет индекс – 3М8, а в НАТО классифицируется как – SA-4A. Эта ракета относится к зенитному ракетному комплексу (ЗРК) 2К11 «Круг».

История создания

Созданием ракеты КС-40 занималось Свердловское предприятие ОКБ-8. Руководителем разработки этой ракеты был ученый Люльев. Конструкторское бюро НИИ-20 занималось созданием бортовой аппаратуры 1СБ7. Всей этой разработкой руководил Хитров. Первые бросковые запуски проводились в 60-м г., но испытания проводились только зенитного ракетного комплекса 2К11, потому что сама ракета готова еще не была. Для тестирования ЗРК «Круг» использовались ракеты из другого ракетного комплекса – ЗРК С-75. Уже к 62-му г. все проблемы с разработкой ракеты 3М8 были решены и ее успешные испытания проводились в составе своего ракетно-зенитного комплекса 2К11.

Конструкция

Основное предназначение КС-40 – применение ракеты в комплекте ракетного комплекса 2К11. Летательный аппарат 3М8 состоит из 2-х ступеней – это обуславливает, что при низкой скорости маршевый двигатель работать не может.

2-я ступень оснащена воздушно-реактивным двигателем 3Ц4, который является маршевым прямоточным двигателем. Центральная зона ступени оборудована 3Н11 – боевое осколочно-фугасное устройство с весом 150 кг, имеющее радиовзрыватель 3Э26 и баллон воздушного аккумулятора давления. Окислителем служит воздух, а баки наполнены керосином – 270 кг и изопропилнитратом – 27 кг. Общий вес 2-й ступени равен около 1,4 тн.

1-я ступень зенитной управляемой ракеты 3М8 оборудована 3Ц5 – твердотопливные стартовые ракетные двигатели, имеющие заряды 4Л11, которые состоят из РСИ-12К – твердое баллистическое топливо, чтобы иметь разгон до 1,5-2 Маха. Вес одного заряда равен 173 кг.

Управление происходит за счет поворотных крыльев, которые монтированы по схеме в виде Х. Поворот крыльев совершается благодаря гидропневматическому приводу в диапазоне 28 градусов. Размещение поворотного крыла на 2-ой ступени – способствует созданию необходимой тяги для совершения взлета КС-40, когда угол возвышения пусковой установки равен 10-60 градусов. Управляемая ракета 3М8 способна достичь и уничтожить цель на расстоянии 11-45 км, находясь на высоте 3-23,5 км.

Усовершенствованная версия ЗУР КС-40 разработана для поражения цели на максимальном расстоянии около 50 км, а высота поражения равна 24,5 км. Помимо всего, ракета способна поражать цель вдогон на расстоянии около 20 км. Границы запуска 3М8 тоже были сокращены до 6-7 км по дальности и до 150 м по высоте.

Модификации:

- КС-42 – корабельный вариант ракеты КС-40, входящая в состав ЗРК М-31 для морского базирования. Все параметры, как и у базовой версии;

- 9М316М «Вираж» - ракета-мишень, которая является радиоуправляемой и была продемонстрирована в 94-м г.;

- Круг-М – универсальная ракета для поражения и самолетов, и баллистических ракет.
